多年來，模具制造技術取得了長足的發展，我們對制造設計 (DFM) 的整個過程的了解也在不斷增加。我們已經意識到，不僅要考慮高效成型的設計細節，還要考慮模具、成型和工具維護之間的聯系很重要。

在佳能弗吉尼亞，制造設計和在制造環境中運行我們自己的工具的經驗使我們更加關注維護設計。我們已經意識到在設計過程中考慮這兩個因素很重要，因此在本文中，我們向您介紹了我們所說的 DFM 2。

制造設計

眾所周知，降低成本最成熟的方法是從設計之初就考慮到制造。如果不仔細考慮零件的設計及其制造方式，制造和裝配成本就會增加。話雖如此，傳統的 DFM 可以很容易地被今天的許多東西取代——一個是可塑性設計。我們發現自己會問這樣的問題：

在佳能弗吉尼亞，我們一直負責設計零件、制造工具和批量生產該零件。盡管我們可能不會針對我們承擔的每項工作都參與這些流程中的每一個，但這種經驗使我們能夠在設計工具時考慮所有各方的綜合成本。

預先進行適當?shù)闹圃煸O(shè)計所花費的時間遠遠少于在流程后期進行修正的相關成本。我們都看到，DFM 可以極大地改變所有相關方的結果。

對于刀具制造商來說，它可以通過考慮下游成本來提高加工難度，簡化模具，贏得客戶。對于成型商而言，它保持穩健的工藝窗口，提高可重復性和質量，并使工具維護更容易。對于最終制造商而言，它可以確保傳入的零件符合規格，減少裝配過程并提高產品質量。了解下游各方的結果很重要。

例如，我們最近有一個使用扭配合的兩件式組件。雖然一開始的想法看起來很簡單，但它會使下游的成型和制造變得復雜。將零件裝配在一起的扭轉運動會很棘手。最終制造商將不得不增加人工來扭曲每一件或創建更昂貴的自動化組裝過程的成本。

更好的解決方案是壓配合或卡扣配合。雖然在設計中添加底切稍微復雜一些，但它在組裝方面顯著節省了下游成本。這只是一個簡單的例子，但它很好地說明了原則——牢記生產過程中的所有利益相關者。

通過模擬成型過程的軟件，我們能夠在投入生產之前看到每個工具的運行情況。我們能夠預測許多事情，例如流線和匯流區域的位置，以及翹曲、壓力和流速。這些預測對參與該過程的每個人都很有價值。您不僅可以在成型問題出現之前解決它們，還可以節省工具維護時間。

但這不是過程結束的地方。在佳能，我們不僅會簡單地評估零件的可塑性和可制造性，還會將維護設計考慮因素納入我們的工具設計中。

維護設計

維護設計的核心是簡單地考慮工具的結構和元素，并將它們設計為易于維護。多年來，我負責一個大型注塑操作，其中包括近 100 個活動模具。我熟悉了模具維修部，親眼目睹了易于維修的模具和不易維修的模具之間的區別。在這些經歷之后，我堅信易于維護對于延長工具壽命很重要，并且必須在設計階段加以考慮。

每個人都會問的問題是：“您如何量化維護的價值和重要性？” 快速回答是：通過基本的預防性維護 (PM) 系統，我們?nèi)∠藘?nèi)部工具更換計劃。過去，像許多模具制造商一樣，我們每年都在預算 100 萬次循環后更換工具。通過維護設計流程的創新和改進以及技術的進步，我們將刀具壽命延長至 200 萬次，然后是 300 萬次甚至更高?，F(xiàn)在，我們希望我們的工具可以使用到產品的使用壽命結束。

我將模具上的 100 萬次循環與車輛上的 100,000 英里進行比較。在早期，100 萬次循環或 100,000 英里很多，但現在不是了。

早些年，執行預防性維護通常很困難，而且非常耗時。工具變得越來越復雜，使得高效維護每一個工具變得越來越困難。維護設計此時開始進入我們的初始設計過程。通過我們設計流程的創新，產生了一些好處。其中包括減少工具維護的時間和減少流程之間的在制品庫存。使用收集的數據查看每個工具和歷史記錄使我們能夠定制計劃，并使我們能夠更快、更安全地進行預防性維護。它還讓我們知道是否需要增加維護頻率。最終，我們在工具方面節省了大量資本投資。

以下是一些設計維護技巧供您考慮：

提示 1：考慮用于構建給定工具的材料。在選擇這種材料時，首先要問一個問題：產品的預期壽命是多少？  出于模具分類的目的，我們可以說是“101 級模具”，但對于投資，就像我們的車輛一樣，我們希望它們經久耐用。我將模具上的 100 萬次循環與車輛上的 100,000 英里進行比較。在早期，100 萬次循環或 100,000 英里很多，但現在不是了。我們期望我們的工具超過 100 萬次循環，我們的車輛超過 100,000 英里；因此，它們應該相應地設計。

要問的另一個重要問題是：您使用的是什么樹脂，它是磨蝕性的還是腐蝕性的？ 有些材料很粗糙，需要極硬或特殊的鋼材。沒有動作的簡單開/關工具與具有移動部件的工具的工具磨損率存在很大差異。在考慮這些活動部件時，材料選擇至關重要。腐蝕可能以水接觸、酸性材料和釋氣的形式出現。選擇能夠抵抗這些元素的材料對于實現長刀具壽命至關重要。

硬化模具鑲件

為防止脫氣腐蝕并促進模具維護，將硬化嵌件（綠色）放置在型腔的最終填充區域，氣體將被困在該區域。

例如，在控制揮發性氣體時考慮插入易受侵蝕的區域。在上圖中，我展示了一個帶有硬化嵌件的軟型腔塊，位于氣阱所在的最終填充區域。這種類型的策略將為您提供更長的刀具壽命并幫助您降低成本，因?yàn)檎麄€(gè)型腔塊不需要很硬。否則，隨著時間的推移，由于鋼腐蝕，您最終可能會切掉磨損區域并插入它。如果你不預先插入這些區域，在設計階段就考慮到這一點，不要在關注的區域下運行水道，這樣你至少可以選擇將來插入。

螺栓通風口

使用可拆卸的排氣口進行排氣允許在壓機中清潔排氣口。

提示 2：盡可能包括前加載組件。拆卸整個工具非常耗時。出于這個原因，我們盡可能將固定組件安裝在分型線一側而不是背面。在隨附的圖像中，您可以看到此操作的簡單表示。從前面用螺栓固定的腔體；可以從前面拉出的插件；可以在壓力機中清潔的熱流道澆口尖端；可以輕松拆卸的角銷；使用可拆卸的排氣口進行排氣都是可以減少預防性維護時間的設計元素。

隨著時間的推移和數據的收集，請使用該數據。每個工具都是不同的，定制每個工具的預防性維護很重要。

提示 3：模具部件的標準化是一個值得關注的重要領域。可以輕松標準化的組件包括彈簧、開關、角銷、角襯套和擊球計數器。將此類零件所需的種類保持在最低限度，有助于 PM 車間減少庫存。

通常，我們發現自己為同一個客戶制造了多個模具。如果您能夠跨多個工具項目進行標準化并使用現成的組件，那么采購就會變得更加容易，并且可以顯著縮短交貨時間。在許多情況下，熟練的模具制造商能夠訂購庫存毛坯部件并在內部完成所需的細節，無論是將它們切割成一定長度還是添加其他細節。

將元件連接到分型線側

將固定元件安裝在分型線一側而不是背面，便于拆卸。該型腔塊是從工具前部用螺栓固定的。

為防止生產線上的混淆，請分配可配置的零件編號以包含完成工作的詳細信息，例如將長度添加到零件編號的末尾。沒有機加工能力的模塑商沒有用空心銷。他們需要一個大頭針才能投入使用，因此將這些信息包含在材料清單中可以讓模具制造商更加清晰，并為模具制造商節省資金。

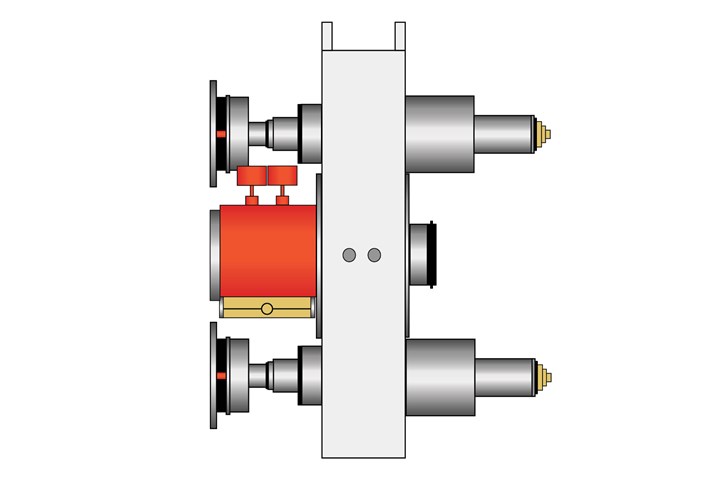

最后，盡量保持熱流道系統的標準。由于大多數加熱器和熱電偶都是標準配置，因此工具組中唯一的區別是閥針長度是有效的。此外，定制的澆口尖端、銷和襯套價格昂貴并增加了交貨時間。盡管并非總是可以使用標準組件，但從標準組件開始并從那里開始工作是有好處的。

盡可能將工具設計為防錯的。暫時將自己視為工具維護技術人員。你不會醒來說：“我今天要犯錯！”

提示 4：盡可能將工具設計為防錯的。暫時將自己視為工具維護技術人員。你不會醒來說：“我今天要犯錯！” 您開始工作并開始使用計劃進行預防性維護的模具。一切順利，那天晚些時候你完成了。您幾乎不知道工具中的 50 個頂針中有一個在凹槽中偏離方向 180°。該銷碰巧有成型幾何形狀或銳角。猜猜當你關閉工具時發生了什么？損害。機器現在無法運行，需要修理模具。這樣的事情一次又一次地發生。我們并不完美。

在初始設計階段，盡可能結合防錯功能。當您專注于存在風險的領域時，請從 PM 技術人員知道他們在做什么的角度進行設計，但他們也是人。我們都會犯錯。因此，當錯誤發生時，要關注錯誤是如何犯的，而不是犯了什么錯誤。朝著持續改進和效率邁進。

培養積極向上的文化

在佳能，我們不斷發展并融入“維護設計”策略，但我們也對我們的工具維護系統充滿熱情。以下是支持成功的工具維護策略的一些主要方法：

 1. 讓每個人都參與到同一頁面上。確保成型車間的每個人都說同一種語言對于持續創新很重要。

 2. 隨著時間的推移和數據的收集，使用該數據。每個工具都是不同的，定制每個工具的預防性維護很重要。有些工具比其他工具需要更多的照顧。

 3. 根據拍攝次數或持續時間制定定期維護計劃。知道何時執行工作將幫助您減少破壞性和更及時的維護。

 4. 確保培訓包括如何檢測缺陷和可能導致未來故障的區域，以及如何有效地使用數據。

為了真正取得成功，需要所有相關方之間的合作。如果這些各方之間存在一致性，我們就能夠超越可塑性設計而考慮裝配設計。然后，我們甚至可以考慮拆解設計。很多時候，回收利用不符合成本效益，但使用這些設計原則有助于使可持續性更容易實現。長期成功是目標，使用 DFM 2幫助我們從質量、成本、交付和環境的角度進行設計。
